|
不(bù)同碳酸鈣對(duì)PVC制(±>zhì)品機(jī)械性能(néng)的(de)影(yǐng)響摘要(yào):介紹了(le)不(bù)同類型的(de)碳酸鈣填充PVC制(zhì)品(分(fēn)硬制(zhì)品和(hé)軟制(zhì)品)時(shí),對(duì)制(zhì)品機(jī)械性能(néngλ"£σ)的(de)影(yǐng)響,為(wèi)塑料加工(gōng)行(xín'☆g)業(yè)提供了(le)使用(yòng)不(bù)同類型碳酸鈣的(de)依據。結果表•ε明(míng)，經過表面處理(lǐ)的(de)碳酸鈣提高(gāo)了(l₽®εγe)PVC制(zhì)品的(de)機(jī)械性能(néng)。 碳酸鈣作(zuò)為(wèi)PVC中的(de)填料,是(shì)所有(yǒu)填料中用(yòng)量最大(dà)、σ♦↓使用(yòng)最普遍的(de)一(yī)種材料。由于碳酸鈣具有(yǒu)價格低(dī ε$↕)廉,無毒,無刺激性,無氣味,色白(bái),折光(guāng)率低(dī),易于著(zhe)色,柔軟(莫氏硬度為(wèi)3),原材料供應充足,是(shì)PVC次級穩定作(zuò)用(yòng)中的(de)酸性接受體(tǐ)以及可(kě∞♥•≥)以減少(shǎo)制(zhì)品的(de)收縮率的(de)特點,因此對(duì)碳酸鈣和(hé)碳酸鈣填充PVC的(de)研究很(hěn)多(duō)。 1、 碳酸鈣的(de)種類及概況 作(zuò)為(wèi)塑料中使用(yòng)的(de)碳酸鈣,種類較多(duō)。從(cóng)總體(tǐ)來(lái)講,分(fēn)輕質碳酸鈣和(hé)重質碳酸鈣;從(cóng)表面活化(huà)劑來(lái)劃分(fēn©↓€),有(yǒu)硬脂酸活化(huà)碳酸鈣和(hé)钛酸酯偶聯劑活化(huà)₽♠±≈碳酸鈣。具體(tǐ)情況如(rú)下(xià): (1) 輕質碳酸鈣(簡稱輕質鈣)是(shì)将礦石焙燒成CaO,然後溶于水(shuǐ),生(shēng)成Ca(OH)2,再通(tōng)入CO2反應生(shēng)成CaCO3,粒徑為(wèi)0.16~1.00Lm。 (2) 重質碳酸鈣(簡稱重質鈣)也(yě)稱重晶石粉、雙飛(fēi)粉、三飛(fēi♣)粉等,是(shì)直接将礦石破碎碾磨而成的(de)>£↔>。粒徑為(wèi)0.08~1.00Lm。 (3) 活化(huà)碳酸鈣是(shì)将脂肪酸或偶聯劑₽對(duì)碳酸鈣進行(xíng)表面包覆制(zhì)成的(de)。活化(hu≤₩à)碳酸鈣又(yòu)有(yǒu)用(yòng)硬脂酸處理(lǐ)的(de)輕質®>™<鈣或重質鈣,一(yī)般稱為(wèi)活化(huà)鈣;用(yòng)硬脂酸處理(lǐ)的(de)超細輕質鈣,稱為(wèi)奧特鈣或白(bái)豔華;用(yòng)偶聯劑(如(rú)钛酸酯類)進行(xíng)表面包覆的(de)碳酸鈣,稱為(wèi)取代劑。 2 、試驗情況 2.1 PVC硬制(zhì)品試驗情況 為(wèi)了(le)研究不(bù)同類型的(de)碳酸鈣對(duì)PVC軟硬制(zhì)品的(de)機(jī)械性能(néng)的↑∏(de)影(yǐng)響,反複作(zuò)了(le)多(duō)次試驗。現(xiàn)舉如(rú)α∏<下(xià)幾例以作(zuò)說(shuō)明(míng)。 将未活化(huà)的(de)輕質鈣和(h♠®σé)未活化(huà)的(de)重質鈣填充層壓硬闆作(zuò)對(d∑ §uì)比試驗,配方見(jiàn)表1。

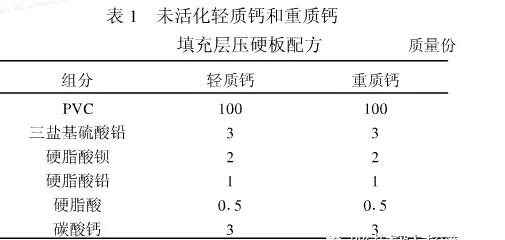

設備有(yǒu)捏合機(jī)(500L)、密煉機(jī)(50L)、開(kāi)煉機(jī)(SK-550型,SK-560型各1台)及SY-3Y-1730型三輥壓延機(jī)均由大(dà)連塑料機(jī)械廠§'₹(chǎng)制(zhì)造,層壓機(jī)(2500t),日(rì)本進口。

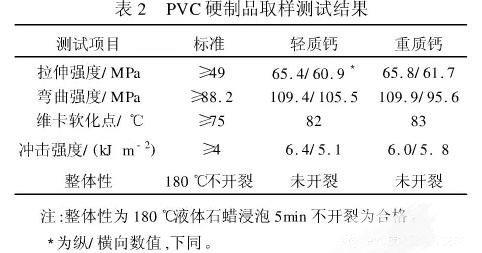

經過捏合、密煉、初塑、終塑,到(dào)壓延出片,然後層壓、鋸邊、取樣測試,測試結果見(jiàn)表2。
從(cóng)表2的(de)測試結果可(kě)知(zhī),使用(yòng)同等的(de)輕質鈣和(hé)重質鈣,其測試結果相(xiàng)差不(bù)大(dà)。

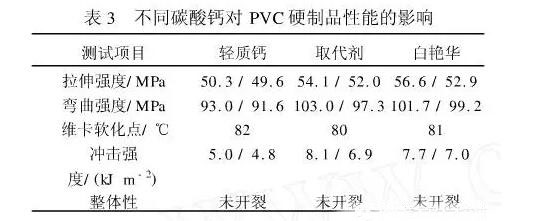

另外(wài),為(wèi)了(le)研究碳酸鈣用(yòng)量對(duì•✔)層壓闆機(jī)械性能(néng)的(de)影(yǐng)響,将碳酸鈣的(de)量由3份增至6份,并且與钛酸酯偶聯的(de)碳酸鈣(取代劑)和(hé)硬脂酸活化(huà)的(de)超細鈣(白(bái)豔華)作(zuò)對(duì)比試驗。配方中除碳酸鈣的(de)量由3份增加到(dào)6份外(wài),其他(tā)成分(fēn)不(bù)變。→φδ同等含量經不(bù)同處理(lǐ)的(de)∑ CaCO3對(duì)PVC制(zhì)品機(jī)械性能(néng)的(de)影(♥"yǐng)響見(jiàn)表3。
從(cóng)表3的(de)測試結果可(kě)看(kàn)出,使用(yòng)同等量的(de)钛酸酯偶聯的(de)碳酸鈣和(™✘©hé)用(yòng)硬脂酸活化(huà)的(de)超細鈣,其各方面的(de)性能(néng)沒有(yǒu)什(shén)麽明&←β(míng)顯的(de)區(qū)别,但(dàn)與沒有(yǒu)進行(xíng)表面處δ©理(lǐ)的(de)輕質鈣填充的(de)制(zhì)品相✔γ(xiàng)比,其機(jī)械性能(néng)明(míng)顯要(yào)好(hǎo),拉伸強度、彎曲強度、沖擊強度都(dōu)明(míng)顯高(gāo)于未活化(₹≈§huà)的(de)輕質鈣。從(cóng)用(yòng)3份輕質鈣填充的(de)試樣與用(yòng)6份輕質鈣填充的(de)試樣的(de)測試結果可(kě)以看(kàn)出,碳酸鈣的(de)加入使試樣的(de)機(jī)械性能(néng)呈下→↓"(xià)降趨勢。

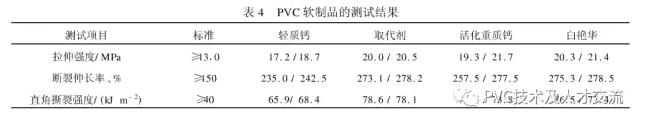

2.2 PVC軟制(zhì)品試驗情況除了(le)PVC硬制(zhì)品外(wài),在PVC軟制(zhì)品壓延薄膜中進行(xíng)多(duō)次小(xiǎo)型試驗↑ ,現(xiàn)以下(xià)面的(de)試↕©✔Ω驗為(wèi)例。所用(yòng)設備為(wèi)捏合機(jī)(10L)及XK-160A型兩輥塑煉機(jī)。配方如(rú)下(xià):PVC100份,三鹽基硫酸鉛4份,硬脂酸鋇2份,硬脂酸015份,增塑劑40份,輕質鈣、取代劑、活化(huà)重質鈣及白(bái)♣₽→♠豔華分(fēn)别為(wèi)10份。所配料經捏合8min之後,置兩輥機(jī)塑煉,兩輥機(jī)溫度為(wèi)170e,塑煉15min之後取樣測試,結果見(jiàn)表4。
從(cóng)表4的(de)數(shù)據可(kě)以看(kàn)出,凡是(shì)經過表面處理(lǐ)的(de)碳酸鈣,其各方面的(de)性能(néng)均比未活化(huà)× 的(de)輕質鈣要(yào)強;用(yòng)偶聯劑處理(lǐ)的(de)輕質碳酸鈣和(hé)硬脂酸處理(l>∞ǐ)的(de)超細鈣,其性能(néng)相(xiàng)差不(bù)大(dà),但(dàn)都(dōu)比用(yòng)硬脂酸處理(lǐ)的(de)重質碳↑"≥酸鈣略強。 3 結論
|
